Линейные электродвигатели - Сбалансированные

1 обмотка, 2 магнитных пути

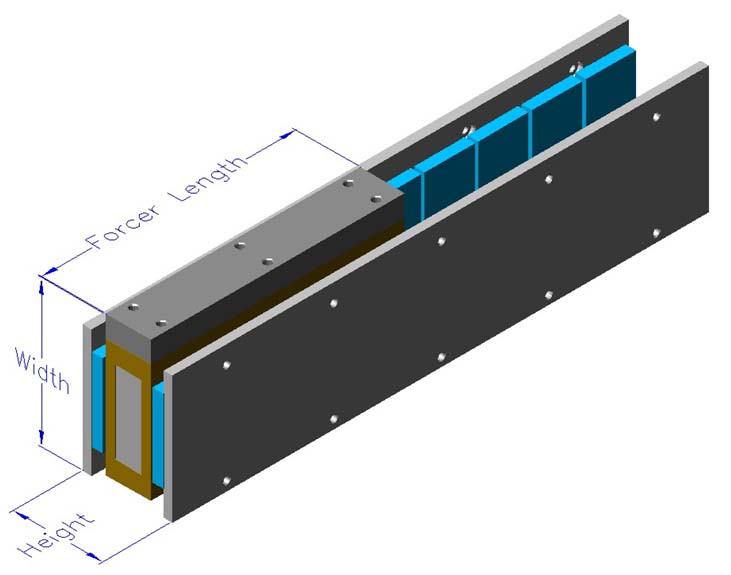

Сбалансированные беспазовые линейные бесколлекторные электродвигатели с железным сердечником, 1 обмотка, 2 магнитных пути

Linear Motors Balanced 1 обмотка, 2 магнитных пути Slotless

Виды охлаждения

Количество серий

Поперечное сечение,  мин., мм

Поперечное сечение, макс., мм

Сбалансированные беспазовые линейные бесколлекторные электродвигатели с железным сердечником, 1 обмотка, 2 магнитных пути, с естественным охлаждением

6

100.0 x 55.0

150.0 x 127.0

Сбалансированные беспазовые линейные бесколлекторные электродвигатели с железным сердечником, 1 обмотка, 2 магнитных пути, с водяным охлаждением

6

115.0 x 55.0

165.0 x 120.0



Сбалансированные беспазовые линейные бесколлекторные электродвигатели с железным сердечником, 1 обмотка, 2 магнитных пути, с естественным охлаждением

серия

высота, мм

ширина, мм

охлаждение

конструкция

тип

конфигурация

LM-1956

100.0

55.0

с естественным охлаждением

сбалансированный

беспазовый

1 обмотка, 2 магнитных пути

LM-1958

100.0

70.0

с естественным охлаждением

сбалансированный

беспазовый

1 обмотка, 2 магнитных пути

LM-1960

120.0

70.0

с естественным охлаждением

сбалансированный

беспазовый

1 обмотка, 2 магнитных пути

LM-1962

120.0

85.0

с естественным охлаждением

сбалансированный

беспазовый

1 обмотка, 2 магнитных пути

LM-1967

150.0

83.0

с естественным охлаждением

сбалансированный

беспазовый

1 обмотка, 2 магнитных пути

LM-1969

150.0

120.0

с естественным охлаждением

сбалансированный

беспазовый

1 обмотка, 2 магнитных пути



Сбалансированные беспазовые линейные бесколлекторные электродвигатели с железным сердечником, 1 обмотка, 2 магнитных пути, с водяным охлаждением

серия

высота, мм

ширина, мм

охлаждение

конструкция

тип

конфигурация

LM-1972

115.0

55.0

с водяным охлаждением

сбалансированный

беспазовый

1 обмотка, 2 магнитных пути

LM-1973

115.0

70.0

с водяным охлаждением

сбалансированный

беспазовый

1 обмотка, 2 магнитных пути

LM-1975

135.0

70.0

с водяным охлаждением

сбалансированный

беспазовый

1 обмотка, 2 магнитных пути

LM-1976

135.0

85.0

с водяным охлаждением

сбалансированный

беспазовый

1 обмотка, 2 магнитных пути

LM-1977

165.0

83.0

с водяным охлаждением

сбалансированный

беспазовый

1 обмотка, 2 магнитных пути

LM-1978

165.0

120.0

с водяным охлаждением

сбалансированный

беспазовый

1 обмотка, 2 магнитных пути





1 обмотка, 2 магнитных пути

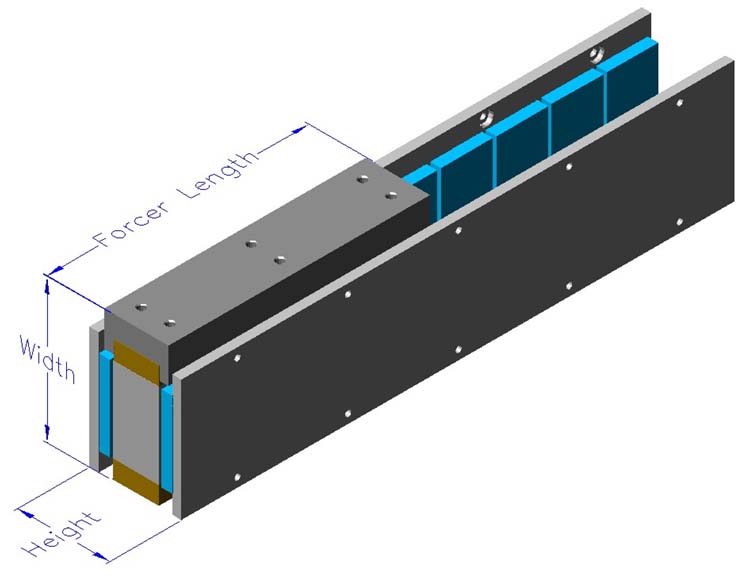

Сбалансированные пазовые линейные бесколлекторные электродвигатели с железным сердечником, 1 обмотка, 2 магнитных пути

Linear Motors Balanced 1 обмотка, 2 магнитных пути Slotted

Виды охлаждения

Количество серий

Поперечное сечение,   мин., мм

Поперечное сечение, макс., мм

Сбалансированные пазовые линейные бесколлекторные электродвигатели с железным сердечником, 1 обмотка, 2 магнитных пути, с естественным охлаждением

6

100.0 x 55.0

150.0 x 127.0

Сбалансированные пазовые линейные бесколлекторные электродвигатели с железным сердечником, 1 обмотка, 2 магнитных пути, с водяным охлаждением

6

115.0 x 55.0

165.0 x 120.0





Сбалансированные пазовые линейные бесколлекторные электродвигатели с железным сердечником, 1 обмотка, 2 магнитных пути, с естественным охлаждением

серия

высота, мм

ширина, мм

охлаждение

конструкция

тип

конфигурация

LM-1979

100.0

55.0

с естественным охлаждением

сбалансированный

пазовый

1 обмотка, 2 магнитных пути

LM-1981

100.0

70.0

с естественным охлаждением

сбалансированный

пазовый

1 обмотка, 2 магнитных пути

LM-1983

120.0

70.0

с естественным охлаждением

сбалансированный

пазовый

1 обмотка, 2 магнитных пути

LM-1985

120.0

85.0

с естественным охлаждением

сбалансированный

пазовый

1 обмотка, 2 магнитных пути

LM-1990

150.0

83.0

с естественным охлаждением

сбалансированный

пазовый

1 обмотка, 2 магнитных пути

LM-1992

150.0

120.0

с естественным охлаждением

сбалансированный

пазовый

1 обмотка, 2 магнитных пути

Сбалансированные пазовые линейные бесколлекторные электродвигатели с железным сердечником, 1 обмотка, 2 магнитных пути, с водяным охлаждением

серия

высота, мм

ширина, мм

охлаждение

конструкция

тип

конфигурация

LM-1995

115.0

55.0

с водяным охлаждением

сбалансированный

пазовый

1 обмотка, 2 магнитных пути

LM-1996

115.0

70.0

с водяным охлаждением

сбалансированный

пазовый

1 обмотка, 2 магнитных пути

LM-1998

135.0

70.0

с водяным охлаждением

сбалансированный

пазовый

1 обмотка, 2 магнитных пути

LM-1999

135.0

85.0

с водяным охлаждением

сбалансированный

пазовый

1 обмотка, 2 магнитных пути

LM-2000

165.0

83.0

с водяным охлаждением

сбалансированный

пазовый

1 обмотка, 2 магнитных пути

LM-2001

165.0

120.0

с водяным охлаждением

сбалансированный

пазовый

1 обмотка, 2 магнитных пути





2 обмотки, 1 магнитный путь

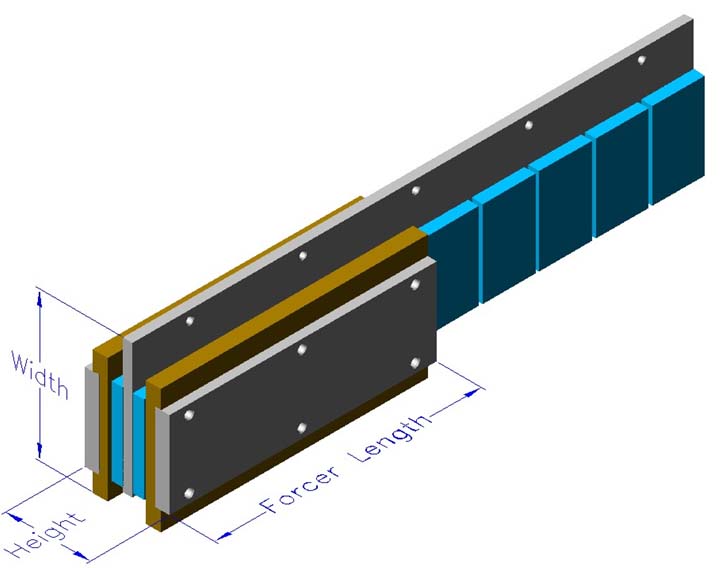

Сбалансированные беспазовые линейные бесколлекторные электродвигатели с железным сердечником, 2 обмотки, 1 магнитный путь

Linear Motors Balanced 2 обмотки, 1 магнитный путь Slotless

Виды охлаждения

Количество серий

Поперечное сечение,   мин., мм

Поперечное сечение, макс., мм

Сбалансированные беспазовые линейные бесколлекторные электродвигатели с железным сердечником, 2 обмотки, 1 магнитный путь, с естественным охлаждением

6

100.0 x 55.0

150.0 x 120.0

Сбалансированные беспазовые линейные бесколлекторные электродвигатели с железным сердечником, 2 обмотки, 1 магнитный путь, с водяным охлаждением

6

130.0 x 55.0

180.0 x 120.0



Сбалансированные беспазовые линейные бесколлекторные электродвигатели с железным сердечником, 2 обмотки, 1 магнитный путь, с естественным охлаждением

серия

высота, мм

ширина, мм

охлаждение

конструкция

тип

конфигурация

LM-2002

100.0

55.0

с естественным охлаждением

сбалансированный

беспазовый

2 обмотки, 1 магнитный путь

LM-2003

100.0

70.0

с естественным охлаждением

сбалансированный

беспазовый

2 обмотки, 1 магнитный путь

LM-2004

120.0

70.0

с естественным охлаждением

сбалансированный

беспазовый

2 обмотки, 1 магнитный путь

LM-2005

120.0

85.0

с естественным охлаждением

сбалансированный

беспазовый

2 обмотки, 1 магнитный путь

LM-2006

150.0

83.0

с естественным охлаждением

сбалансированный

беспазовый

2 обмотки, 1 магнитный путь

LM-2007

150.0

120.0

с естественным охлаждением

сбалансированный

беспазовый

2 обмотки, 1 магнитный путь



Сбалансированные беспазовые линейные бесколлекторные электродвигатели с железным сердечником, 2 обмотки, 1 магнитный путь, с водяным охлаждением

серия

высота, мм

ширина, мм

охлаждение

конструкция

тип

конфигурация

LM-2008

130.0

55.0

с водяным охлаждением

сбалансированный

беспазовый

2 обмотки, 1 магнитный путь

LM-2009

130.0

70.0

с водяным охлаждением

сбалансированный

беспазовый

2 обмотки, 1 магнитный путь

LM-2010

150.0

70.0

с водяным охлаждением

сбалансированный

беспазовый

2 обмотки, 1 магнитный путь

LM-2011

150.0

85.0

с водяным охлаждением

сбалансированный

беспазовый

2 обмотки, 1 магнитный путь

LM-2012

180.0

83.0

с водяным охлаждением

сбалансированный

беспазовый

2 обмотки, 1 магнитный путь

LM-2013

180.0

120.0

с водяным охлаждением

сбалансированный

беспазовый

2 обмотки, 1 магнитный путь



2 обмотки, 1 магнитный путь

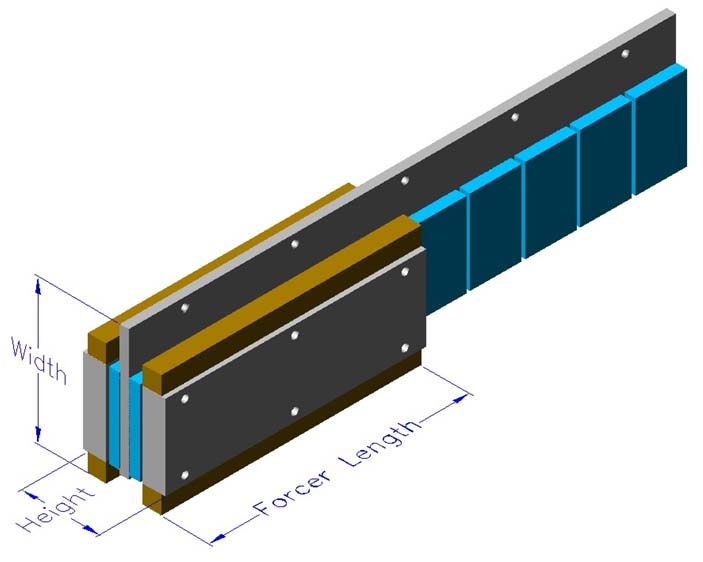

Сбалансированные пазовые линейные бесколлекторные электродвигатели с железным сердечником, 2 обмотки, 1 магнитный путь

Linear Motors Balanced 2 обмотки, 1 магнитный путь Slotted

Виды охлаждения

Количество серий

Поперечное сечение,   мин., мм

Поперечное сечение, макс., мм

Сбалансированные пазовые линейные бесколлекторные электродвигатели с железным сердечником, 2 обмотки, 1 магнитный путь, с естественным охлаждением

6

100.0 x 55.0

150.0 x 120.0

Сбалансированные пазовые линейные бесколлекторные электродвигатели с железным сердечником, 2 обмотки, 1 магнитный путь, с водяным охлаждением

6

130.0 x 55.0

180.0 x 120.0



Сбалансированные пазовые линейные бесколлекторные электродвигатели с железным сердечником, 2 обмотки, 1 магнитный путь, с естественным охлаждением



серия

высота, мм

ширина, мм

охлаждение

конструкция

тип

конфигурация

LM-2038

100.0

55.0

с естественным охлаждением

сбалансированный

пазовый

2 обмотки, 1 магнитный путь

LM-2039

100.0

70.0

с естественным охлаждением

сбалансированный

пазовый

2 обмотки, 1 магнитный путь

LM-2040

120.0

70.0

с естественным охлаждением

сбалансированный

пазовый

2 обмотки, 1 магнитный путь

LM-2041

120.0

85.0

с естественным охлаждением

сбалансированный

пазовый

2 обмотки, 1 магнитный путь

LM-2042

150.0

83.0

с естественным охлаждением

сбалансированный

пазовый

2 обмотки, 1 магнитный путь

LM-2043

150.0

120.0

с естественным охлаждением

сбалансированный

пазовый

2 обмотки, 1 магнитный путь





Сбалансированные пазовые линейные бесколлекторные электродвигатели с железным сердечником, 2 обмотки, 1 магнитный путь, с водяным охлаждением



серия

высота, мм

ширина, мм

охлаждение

конструкция

тип

конфигурация

LM-2044

130.0

55.0

с водяным охлаждением

сбалансированный

пазовый

2 обмотки, 1 магнитный путь

LM-2045

130.0

70.0

с водяным охлаждением

сбалансированный

пазовый

2 обмотки, 1 магнитный путь

LM-2046

150.0

70.0

с водяным охлаждением

сбалансированный

пазовый

2 обмотки, 1 магнитный путь

LM-2047

150.0

85.0

с водяным охлаждением

сбалансированный

пазовый

2 обмотки, 1 магнитный путь

LM-2048

180.0

83.0

с водяным охлаждением

сбалансированный

пазовый

2 обмотки, 1 магнитный путь

LM-2049

180.0

120.0

с водяным охлаждением

сбалансированный

пазовый

2 обмотки, 1 магнитный путь
